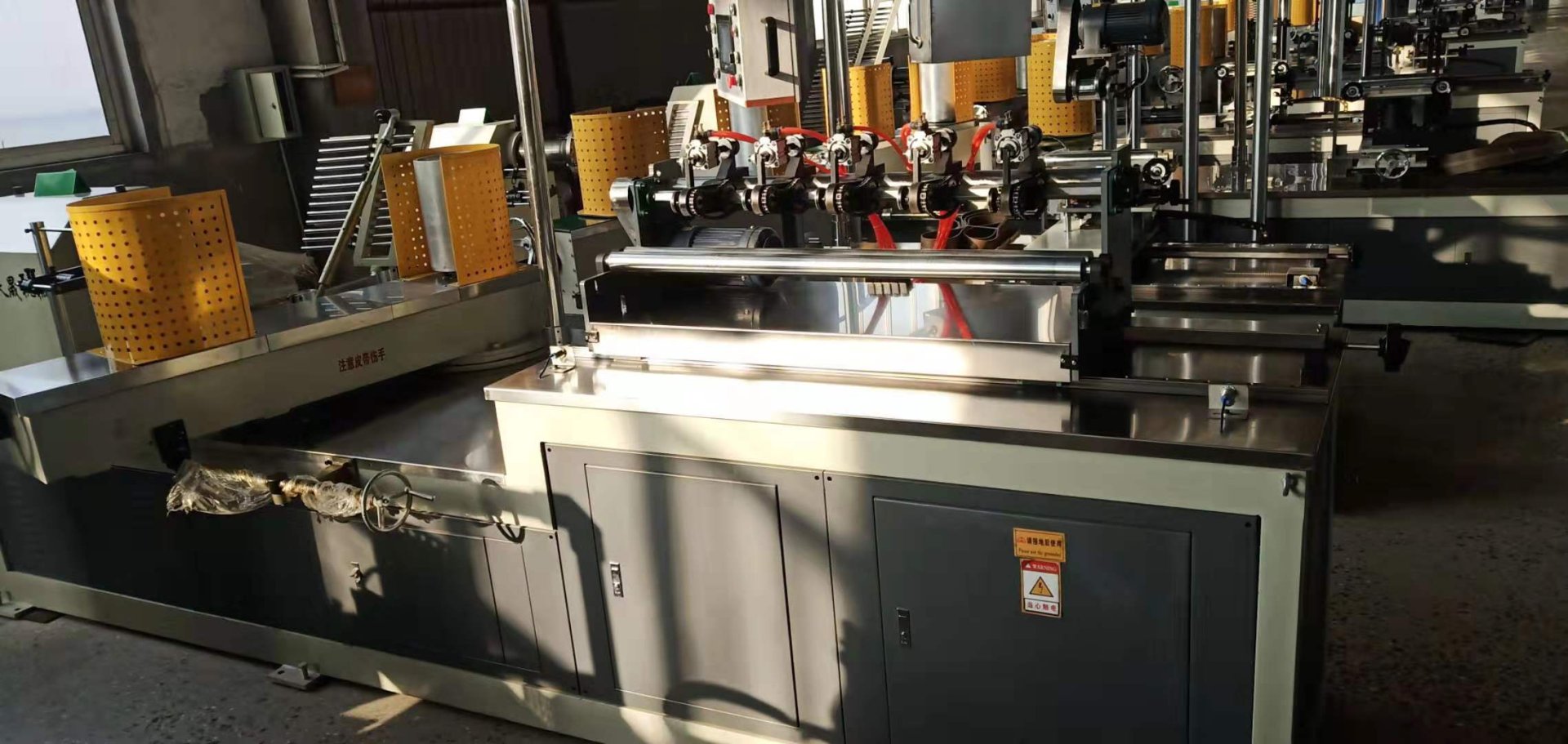

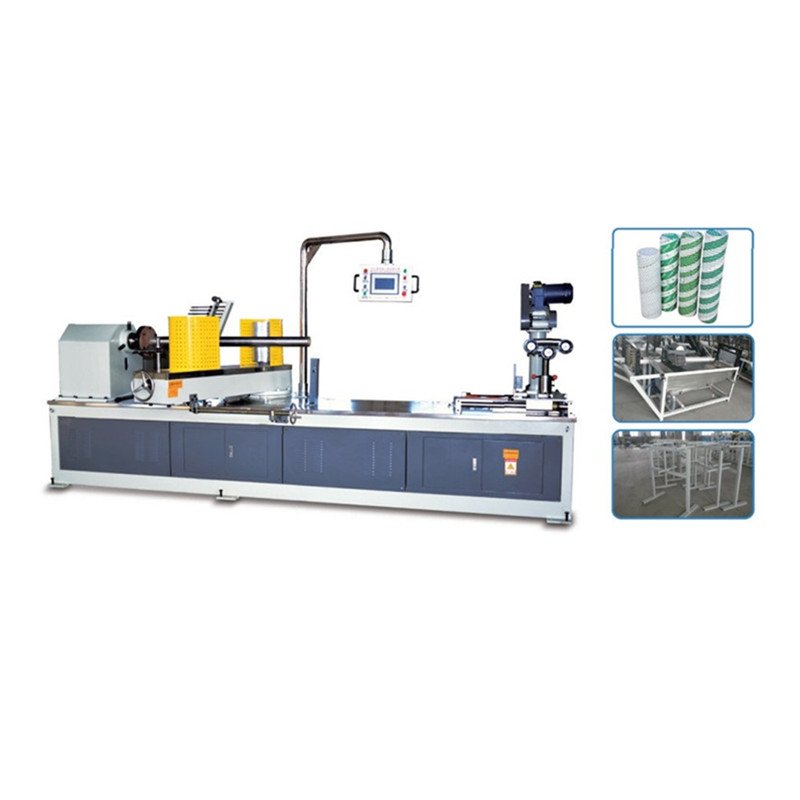

150 Two-head spiral paper tube core machine

卷管纸张层数
paper layer

2-12层
2-12 plies

纸管内径
Inner diameter of tube

20-150（mm）

纸管厚度
Thickness of tube

1-8（mm）

卷管速度
Speed

0-25（m/min）

定长模式
Fixed length mode

                       程序控制

Program control

卷绕机头
Winding head

双机头单皮带
Double head single belt

切割方式
Cutting type

程控
Program control Automatic Tracking for Cutting

卷芯模具固定方式
Fixing Method of Core winding mould

法兰加顶紧
Flange tightening

上胶方式
Gluing way

双面上胶
Double sides glue

控制方式
control mode

变频调速
Frequency control

输入电压
Input voltage

380V/220V

操作人数
Number of operators

1-3人

主机尺寸：长*宽*高
Main machine:L*W*H

4500mm*1900mm*2100mm

占地面积：长*宽
Coverage: L*W

17000mm*7000mm

轮毂直径
Hub diameter

242mm

轮毂高度
Hub height

360mm

主机重量
Main machine weight

2484kg

总重量
Total weight

3220kg

主机功率
 Main power

7.5kw  上海强速\衡水永顺
7.5kw Qiangsu/Yongshun

主机转速
Main engine speed

1400r/min

轮毂最高转速
Max. speed of hub

62r/min

轮毂输出扭矩
Hub Output Torque

6000N.m

减速机型号
Reducer Model

WPO155 杭州萧山
WPO155 XIAOSHAN

传动链型号
Drive Chain Type

12A*2

轮毂驱动
Wheel hub drive

2轮驱动
2 wheel drive

切刀电机
Cutting-blade motor

0.4kw齿轮电机上海欧特
0.4kw OTG from shanghai

直线导轨
Linear guide rail

台湾上银
Taiwan HIWIN

滚珠丝杠
Ball screw

台湾TBI
Taiwan TBI

轴承
Bearing

万向轴承
WANXIANG

传动方式
Transmission mode

齿轮传动
Gear drive

PLC控制器
PLC controller

专用产品
Special products

人机界面
Interface

专用产品
Special products

程序版本
Program version

CX-P9.04

变频器
 Invertor

安瑞吉产品
ENERGY

主要执行器件(接触器等)
Main execution device

正泰
 CHINT

按钮 Button

西门子
Siemens

急停 Stop

西门子
Siemens

旋钮 Knob

西门子
Siemens

信号元件（接近开关等）
Signal elements

倍福宁/沪工
Pefun/HUGONG

气动元件
Pneumatic components

索派/天奥/成迪产品
Suopai/Tianao/Chengdi

同步控制
Synchronous control

X轴伺服滚珠丝杆
Shaft X-servo ball screw

同步跟踪切管系统
Synchronized tracking tube cutting system

欧瑞伺服电机
EURA servo motor

按钮急停

江阴长江品牌

气缸
 Cylinder

亚德克 AirTAC

电磁阀
Solenoid valve

亚德克 AirTAC

纸架类型
Paper holder type

直角固定式吊装上纸架
Fixed right-angle paper rack

 供胶水
 Glue supply

自动不锈钢加热胶槽
Automatic stainless steel heating glue groove

纸带供滑润油
Lubricating oil supply

自动润滑不锈钢盆
Automatic lubrication stainless steel basin

底纸断纸
Bottom paper breaking

自动报警
Automatic alarm

张力调节
Tension regulation

机械调节
Mechanical adjustment

底、面纸装置
Device of bottom and surface paper

不锈钢底纸架，面纸盆
Stainless steel bottom paper holder,
 face paper basin

导纸轮
Guide wheel

不锈钢管
Stainless steel pipe

主机台面
Host table

不锈钢板
Stainless steel plate

主机角度
Host angle

电动调节
Electric adjustment

卷管芯棒
Coil mandrel

1 pcs

卷管皮带
Coil belt

1 pcs

下料架
Blanking rack

不锈钢自动下料
Automatic blanking rack

应用工具
Application tools

内六方1套
Inner hexagon 1 SET
